Передовые решения пылеулавливания для взрывоопасных сред повышенного риска

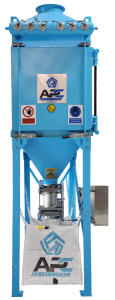

Пылеулавливающие установки ADC Platinum Series ATEX разработаны для обеспечения максимальной безопасности, прочности и герметичности в опасных и взрывоопасных промышленных условиях. Серия Platinum предназначена для работы с токсичной, горючей и мелкодисперсной пылью и сочетает усиленную конструкцию с современными технологиями фильтрации и интеллектуальной автоматизации.
Изготовленные из стали HRP St37 толщиной не менее 5 мм (нержавеющая сталь — опция), системы ADC Platinum обеспечивают высокую механическую прочность и устойчивость к взрыву до Kst 350.
| Dust Collector | Airflow | Width | Length | Height | Weight | Filters | CN Filtration Area | PN Filtration Area |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ADC-EX-1 | 1.250 m³/h | 740 cfm | 1340 mm | 53 inch | 780 mm | 31 inch | 2790 mm | 110 inch | 556 kg | 1 | 30 m² | 323 ft² | 21 m² | 226 ft² |
| ADC-EX-2 | 2.500 m³/h | 1479 cfm | 1880 mm | 74 inch | 780 mm | 31 inch | 2930 mm | 115 inch | 750 kg | 2 | 60 m² | 646 ft² | 42 m² | 452 ft² |
| ADC-EX-4 | 5.000 m³/h | 2959 cfm | 1880 mm | 74 inch | 1300 mm | 51 inch | 4520 mm | 178 inch | 1030 kg | 4 | 120 m² | 1.292 ft² | 84 m² | 904 ft² |
| ADC-EX-6 | 7.500 m³/h | 4438 cfm | 2550 mm | 100 inch | 1300 mm | 51 inch | 4520 mm | 178 inch | 1380 kg | 6 | 180 m² | 1.938 ft² | 126 m² | 1.356 ft² |
| ADC-EX-8 | 10.000 m³/h | 5917 cfm | 1880 mm | 74 inch | 2510 mm | 99 inch | 4520 mm | 178 inch | 2100 kg | 8 | 240 m² | 2.583 ft² | 168 m² | 1.808 ft² |
| ADC-EX-10 | 12.500 m³/h | 7396 cfm | 3290 mm | 130 inch | 1600 mm | 63 inch | 4520 mm | 178 inch | 2460 kg | 10 | 300 m² | 3.229 ft² | 210 m² | 2.260 ft² |
| ADC-EX-12 | 15.000 m³/h | 8876 cfm | 2550 mm | 100 inch | 2800 mm | 110 inch | 4520 mm | 178 inch | 2780 kg | 12 | 360 m² | 3.875 ft² | 252 m² | 2.713 ft² |
| ADC-EX-16 | 20.000 m³/h | 11834 cfm | 2840 mm | 112 inch | 2820 mm | 111 inch | 4520 mm | 178 inch | 4220 kg | 16 | 480 m² | 5.167 ft² | 336 m² | 3.617 ft² |
| ADC-EX-18 | 22.500 m³/h | 13314 cfm | 2550 mm | 100 inch | 4300 mm | 169 inch | 4520 mm | 178 inch | 4240 kg | 18 | 540 m² | 5.813 ft² | 378 m² | 4.069 ft² |
| ADC-EX-20 | 25.000 m³/h | 14793 cfm | 3140 mm | 124 inch | 3290 mm | 130 inch | 4520 mm | 178 inch | 4270 kg | 20 | 600 m² | 6.458 ft² | 420 m² | 4.521 ft² |
| ADC-EX-24 | 30.000 m³/h | 17751 cfm | 2550 mm | 100 inch | 5660 mm | 223 inch | 4520 mm | 178 inch | 5720 kg | 24 | 720 m² | 7.750 ft² | 504 m² | 5.425 ft² |
| ADC-EX-30 | 37.500 m³/h | 22189 cfm | 2550 mm | 100 inch | 6960 mm | 274 inch | 4520 mm | 178 inch | 7150 kg | 30 | 900 m² | 9.688 ft² | 630 m² | 6.781 ft² |
| ADC-EX-36 | 45.000 m³/h | 26627 cfm | 2550 mm | 100 inch | 8120 mm | 320 inch | 4520 mm | 178 inch | 8580 kg | 36 | 1.080 m² | 11.625 ft² | 756 m² | 8.138 ft² |
| ADC-EX-40 | 50.000 m³/h | 29586 cfm | 2930 mm | 115 inch | 6750 mm | 266 inch | 4520 mm | 178 inch | 10600 kg | 40 | 1.200 m² | 12.917 ft² | 840 m² | 9.042 ft² |
Основные особенности
- Усиленная heavy-duty конструкция
- Высокоэффективные картриджные фильтры CARTEX
- Современная защита ATEX и от взрыва
- Интеллектуальная система Pulse Jet
- Система BIBO Safe Change (опция)
- Высокогерметичная конструкция
- IIoT и интеллектуальный мониторинг
- Простое техническое обслуживание
Дополнительные опции
- Конструкция из нержавеющей стали
- Системы Continuous Liner
- Роторные клапаны и butterfly valves
- Станции выгрузки Big Bag
- HMI-автоматизация с Profinet
- Безпламенный взрывной сброс
- Системы взрывной изоляции
- HEPA ступени безопасности
Области применения
- Фармацевтическое производство
- Химическая промышленность
- Производство аккумуляторов
- Мелкодисперсные порошки и пигменты
- Работа с токсичной пылью
- Пищевая промышленность
- Лазерная резка и порошковая окраска
- Металлообработка
- Аддитивное производство
